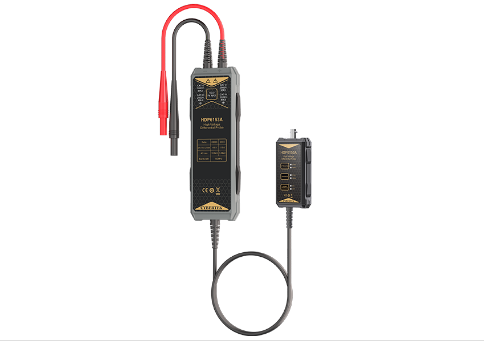

HDP6153A高压差分探头是具有浮地测量功能的超高压高频差分探头。
简介：
HDP6153A高压差分探头是具有浮地测量功能的超高压高频差分探头。最高可测量差分电压15000Vpk，带宽100MHz。典型精度1%满足了大部分测试系统的需要。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。
HDP6153A高压差分探头具有USB通讯功能。可以和本公司的智能探头控制器搭配使用，实时控制示波器设置用户所接入智能探头的云开官网入口-云开（中国） 型号、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。
电气规格：
型 号 | HDP6153A | ||
带宽(-3dB) | 100MHz | ||
上升时间 | ≤3.5ns | ||
精度(读数的%） | 典型精度±1%（≤满量程80%） ±2%（＞满量程80%） | ||
量程选择(衰减比) | 200X/2000X | ||
最大差分测量电压 (DC+Peak AC) | 200X | ±1500V | |
2000X | ±15000V | ||
共模电压(DC + Peak AC) | ±15000V | ||
最大差模电压VS频率曲线 | 参考图1 | ||
最大输入对地电压（Vrms） | 2000V CATIII 3000V CATII | ||
输入阻抗 | 单端对地 | 50MΩ | |
两输入端 | 100MΩ | ||
输入电容 | 单端对地 | ＜11pF | |
两输入端 | ＜5.5pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪声(Vrms) | 200X | ＜580mV | |
2000X | ＜ 1.3V | ||
过载指示电压阀值 | 200X | ≥1500V | |
2000X | ≥15000V | ||
延时时间 | 探头主机 | 200X | 18ns |
2000X | 17ns | ||
BNC线（1米） | 5ns | ||
带宽限制(5MHz) | ≥-3dB@5MHz | ||
过载报警声 | 有((可选择关闭) | ||
自动保存功能 | 有 | ||
偏置可调功能 | 有（进入测试模式下调整） | ||
终端负载要求 | ≥100kΩ | ||
电源 | USB 5V/2A适配器 | ||
安全符合标准 | IEC 61010-031: 2022, EN IEC 61010-031: 2023 | ||
EMC符合标准 | EN IEC 61326-1:2021 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 61000-3-3:2013+A1:2019+A2:2021 | ||
