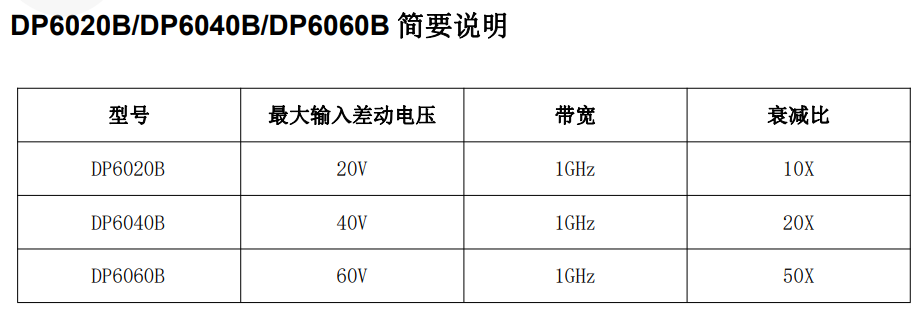

DP6020B、DP6040B和DP6060B探头是具有浮地测量功能的低压差分探头。
DP6020B、DP6040B和DP6060B探头是具有浮地测量功能的低压差分探头。测量电压分别±20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其带宽高达1GHz，提供 10:1 、20:1和50:1的衰减设置，具有 200KΩ和400KΩ 的输入阻抗，以及 1 pF的低输入电容，可以最大程度地降低电路负载；具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
电气规格
型号 | DP6020B | DP6040B | DP6060B | |
带宽(-3dB) | 1GHz (参考图1频率响应曲线) | 1GHz (参考图2频率响应曲线) | 1GHz (参考图3频率响应曲线) | |
上升时间 | ≤350ps | |||
精度(读数的%) | ±1% | |||
衰减比 | 10:1 | 20:1 | 50:1 | |
最大差分测量电压(DC + Peak AC) | ±20V | ±40V | ±60V | |
最大共模输入电压 | ±20V | ±40V | ±100V | |
最大额定输入电压（每一端对地） | ±30V | ±60V | ±100V | |
输入阻抗 | 单端对地 | 100kΩ | 200kΩ | 200kΩ |
两输入端 | 200kΩ | 400kΩ | 400kΩ | |
输入电容 | 单端对地 | ＜2pF | ＜2pF | ＜2pF |
两输入端 | ＜1pF | ＜1pF | ＜1pF | |
输出电压摆动 | ±2V(驱动50Ω示波器输入) | ±2V(驱动50Ω示波器输入) | ±1.2V(驱动50Ω示波器输入) | |
偏置（典型值） | ±5mV | ±5mV | ±5mV | |
偏置调整范围（典型值） | ±20mV | ±20mV | ±20mV | |
CMRR | 50Hz/60Hz | ＞80dB | ＞80dB | ＞80dB |
100kHz | ＞60dB | ＞60dB | ＞60dB | |
1MHz | ＞50dB | ＞50dB | ＞50dB | |
50MHz | ＞40dB | ＞40dB | ＞40dB | |
100MHz | ＞30dB | ＞30dB | ＞30dB | |
500MHz | ＞15dB | ＞15dB | ＞15dB | |
1GHz | ＞10dB | ＞10dB | ＞10dB | |
噪声(Vrms) | ＜4.5mV | ＜9.0mV | ＜22mV | |
过载指示电压阀值 | ≥20V | ≥40V | ≥60V | |
延时时间 | 探头主机 | 6ns | ||
BNC线(1m) | 5ns | |||
过载指示灯 | 过载时，指示灯红灯亮 | |||
终端负载要求 | 50Ω | |||
电源 | USB 5V/2A适配器 | |||
