DPX6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到70MHz，满足了大部分测试系统的需要。
DPX6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到70MHz，满足了大部分测试系统的需要。探头具有通讯功能，可以和智能探头控制器OT7001搭配使用，实时控制示波器设置用户所接入智能探头的云开官网入口-云开（中国） 型号、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。USB供电接口，使用更加方便灵活。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
电气规格

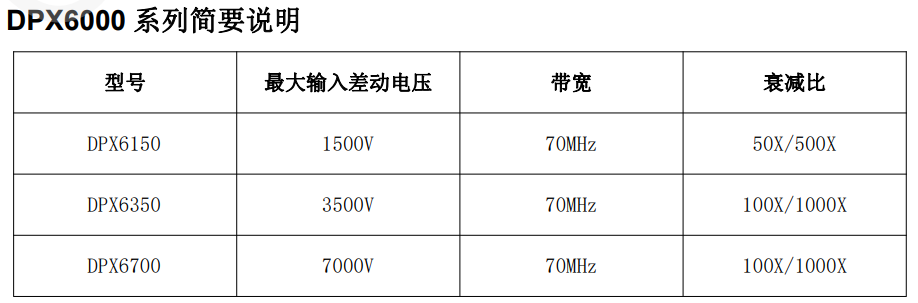

型 号 | DPX6150 | DPX6350 | DPX6700 | ||||
带宽(-3dB) | 70MHz | ||||||
上升时间 | ≤5ns | ||||||
精度 | ±2% | ||||||
量程选择(衰减比) | 50X/500X | 100X/1000X | 100X/1000X | ||||
最大差分测量电压 (DC + Peak AC) | 50X | ±150V | 100X | ±350V | 100X | ±700V | |
500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | ||
共模电压(DC + Peak AC) | ±1500V | ±3500V | ±7000V | ||||
最大差模电压VS频率曲线 | 参考图1 | 参考图2 | 参考图3 | ||||
最大输入对地电压（Vrms） | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI | ||||
输入阻抗 | 单端对地 | 5MΩ | 5MΩ | 20MΩ | |||
两输入端 | 10MΩ | 10MΩ | 40MΩ | ||||
输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜5pF | |||
两输入端 | ＜2pF | ＜2pF | ＜2.5pF | ||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | |||
100kHz | ＞60dB | ＞60dB | ＞60dB | ||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ||||
噪声(Vrms) | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜220mV | |
500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | ||
过载指示电压阀值 | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V | |
500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | ||
延时时间 | 探头主机 | 50X | 9ns | 100X | 9.3ns | 100X | 9.3ns |
500X | 7.5ns | 1000X | 7.4ns | 1000X | 7.2ns | ||
BNC线(1m) | 5ns | ||||||
带宽限制(5MHz) | ≥-3dB@5MHz | ||||||
过载指示灯(红灯) | 有 | ||||||
过载报警声 | 有(可选择关闭) | ||||||
自动保存功能 | 有 | ||||||
偏置可调功能 | 有（进入测试模式下调整） | ||||||
终端负载要求 | ≥100kΩ | ||||||
电源 | USB 5V/2A适配器 | ||||||
安全符合标准 | EN61010-1: 2010 | ||||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||
